Параметры шероховатости поверхности

Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами, выделенная, например, с помощью базовой линии или части плоскости. Оценивать шероховатость поверхности в программе FemtoScan можно как для поверхности, так и для конкретного выделенного профиля вдоль заданного отрезка. В первом случае команда вызывается в меню Operations/ Roughness . Для того чтобы вывести результаты для профиля поверхности вдоль выделенного отрезка, необходимо выбрать отрезок, далее Curve/ Roughness analysis . Для поверхности в целом будут выведены следующие параметры : $R_a,$ $R_{max}$, $R_{sk}$,$R_q$, $R_{ku}$(см. таблицу E.1) Для профиля вдоль отрезка кроме этих параметров также будут присутствовать: $R_{z}$, $S_m$, $S_{mh}$, $S_{ml}$(см. таблицу E.2).

Например, снимок поверхности монетки (см. рис E.1) и выделенная кривая на ней (ее профиль) (см. рис E.2).

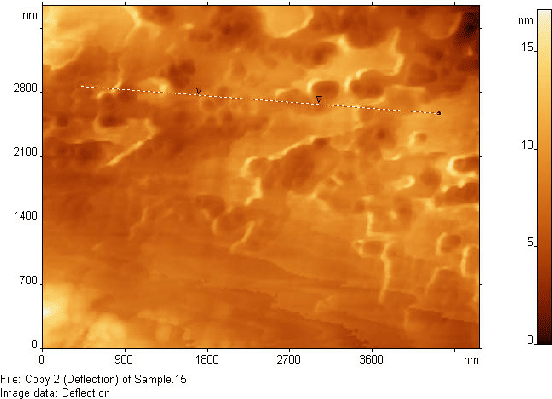

Рисунок: Пример поверхности и выбор прямой на ней.

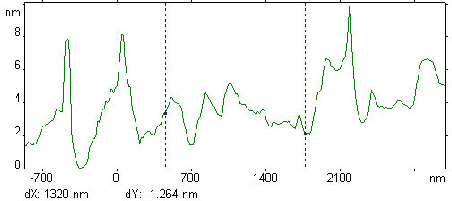

Рисунок: Профиль, выбранный на E.1.

Таблица: Параметры шероховатости для поверхности.

$R_a$	$R_{max}$	$R_{q}$	$R_{sk}$	$R_{ku}$
1.69нм	17.1нм	2.19нм	0.614нм	3.76нм

Таблица: Параметры шероховатости для профиля.

$R_a$	$R_{max}$	$R_{z}$	$R_q$	$R_{sk}$	$R_{ku}$	$S_m$	$S_{mh}$	$S_{ml}$
1.2нм	8.41нм	3.89нм	1.56нм	1.1нм	4.71нм	501нм	217нм	292нм

Теперь более подробно об этих параметрах.
