Механическая система микроскопа

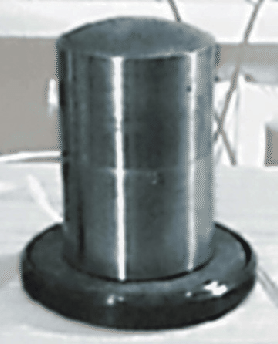

Рисунок: Механическая система микроскопа FemtoScan.
\includegraphics[width=0.5\textwidth]{microscope}

Общий вид механической системы микроскопа представлен на рис. 1.2. В механическую систему входит основание с пьезоманипулятором и системой плавной подачи образца на шаговом двигателе с редуктором и две съемные измерительные головки для работы в режимах сканирующей туннельной и атомно-силовой микроскопии. Микроскоп позволяет получить устойчивое атомное разрешение на традиционных тестовых поверхностях без применения дополнительных сейсмических и акустических фильтров.
