Формат легенды

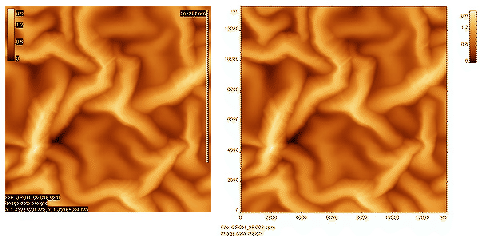

Рисунок: Компактный (слева) и расширенный (справа) форматы легенды.

Изображение может выводиться в двух режимах - компактном и расширенном (рис. 3.22). Режим вывода задается командой меню View/ Compact View. На изображении поверхности обычно выводится легенда, состоящая из масштабной линии (в компактном режиме) или осей (в расширенном режиме), шкалы соответствия цвета и высоты, и дополнительной информации о файле и данных этого изображения. Вывод вертикальной шкалы можно отключить командой меню View/ Show.../ Z Scale. Если дополнительная информация не нужна, уберите метку в меню View/ Show... около слов File Info. Если легенда совсем не нужна, уберите метку View/ Show.../ Legend.
