Усреднение

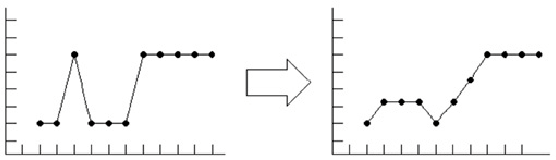

Рисунок: Усреднение.
\includegraphics[width=\textwidth]{average}

Помимо полезного сигнала на изображении всегда присутствует шумовая составляющая. Чтобы убрать ее, часто достаточно заменить значение в каждой точке средним арифметическим значений всех точек в некоторой ближайшей ее окрестности (рис. 1.7).

Если это не помогает - например, если уровень шумов довольно высок - требуется применение более сложных методов. Например, можно попробовать выделить полезный сигнал, убрав высокочастотную составляющую исходного сигнала. В сущности, усреднение по окрестности и есть такая фильтрация. Часто помогает увеличение размеров окрестности, по которой ведется усреднение. Рассмотрим для примера одномерный случай, т.е. не двумерную матрицу, а строку значений.

Построим график, на котором по горизонтали отложим координату точки, а по вертикали значения точек. В результате получится профиль строки. На рис. 1.7 изображен этот профиль до и после фильтрации.
