Изменение внутреннего представления данных

При выполнении команды Resample появляется диалоговое окно, показанное на рис. 3.19. В этом окне находятся две колонки полей -- Original и Destination. Поля в колонке Original недоступны для редактирования и показывают значения, которые установлены на данный момент. В полях колонки Destination указываются новые значения.

Если Вы хотите изменить хранение значений по оси Z, поставьте галочку у Z Scale или Z Offset. О том, как хранятся данные о высоте в формате FemtoScan написано в разделе 3.2.2. В поле Bit size указывается, какая высота приходится на один бит из двух байт, отведенных на хранение значения по высоте. Отличие поля Bit size окна Resample от поля Bit size окна Resolution (раздел 3.2.2) состоит в том, что в первом случае по значению в поле будут изменены целые двухбайтовые числа внутреннего представления данных, а во втором случае -- коэффициент перевода этих целых чисел в значения по высоте.

В поле RMS указывается дисперсия высоты поверхности в битах.

В поле <Z> указывается, на какую высоту во внутреннем представлении данных будет приходится среднее значение высоты поверхности.

Для изменения количества точек в изображении служат поля Width и Height.

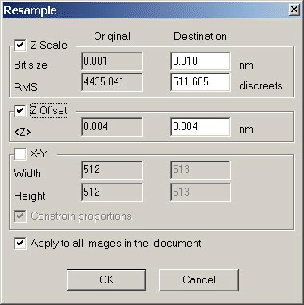

Рисунок: Окно для изменение внутреннего представления данных
\includegraphics[scale=0.5]{resample}
